塑料桶封口機說明書（氣動單機）

此封口機是由我司技術人員自主研發制造的一種主要應用于果醬行業的封口包裝機械；產品工藝設計美觀實用，具有操作方便簡單、快捷、省力、省電等優點；適合于食品廠、食品添加輔料廠、飲料廠及其他行業產品使用。

一、主要參數

機器型號	YL1.2F	YL1.7F	YL02	Y3.1F	Y5.5F	Y5.7A
電源	220V/50HZ		220V/50HZ		220V/50HZ	220V/50HZ
功率	500W		500W		500W	500W
封口時間	2秒/次		2秒/次		2秒/次	2秒/次
氣壓	6-8MPa		6-8MPa		6-8MPa	6-8MPa
機身尺寸MM	600*500*720		660*550*800		660*550*860
機器重量	45kg		50kg			53kg
機身編號	-B(B代表氣動半自動）

2.膠膜材質及封口溫度說明：

2.1 PE(聚乙烯）：170℃

2.2 PP(聚乙烯）：170℃-200℃

2.3 PS（聚丙乙烯）：180℃

2.4易斯膜：120℃-180℃

2.5PET(聚酯)：160℃-200℃

二、機器零部件示意圖

三、使用方法

1.1、封口膠膜安裝說明1.1拿到膠膜需確認封口膜卷繞方向，找出逆時針方向，并將其用圓夾板（橙色）夾住膠膜放到膠膜軸上固定。（穿膠膜時請關閉電源）

1.2、注意膠膜前后固定夾板是否和膠膜緊密結合，如無法緊密結合，需用美工刀將封口膜紙管內側切斜角再行放入。

1.3、穿好封口膜后用膠布將封口膜牢牢的貼在收料紙管上。

2.   封口操作步驟（控制面板說明）

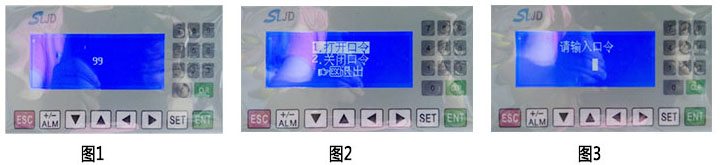

開機之后，新機開機后要輸入新機序列號，在開始界面上按“9”會出現以下界面。（圖1所示）

在以上界面按“ENT”鍵，會要求輸入“打開口令”（圖2所示）

再按“ENT”鍵會出現以下界面。（圖3所示）

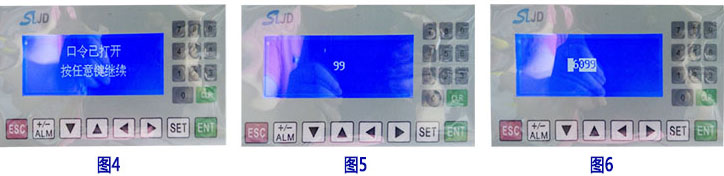

在“請輸入口令”界面直接按數字鍵，輸入“1223”后按“ENT”鍵，將打開口令（圖4所示）

按“ESC”鍵返回以下界面（圖5所示）

按“SET”鍵，再按向左箭頭鍵，在原有數字前加“60”，如“99”的改為“6099”，再按“ENT”鍵完成。按“ESC”鍵可以退出，本序列號應在使用一個月后由用戶輸入。（圖6所示）

開機之后，按下“下箭頭” ，進入主菜單界面。（圖7所示）

主菜單界面分別有“工作界面”和“參數設置”。按“右箭頭”進行“工作界面”設置，按：左箭頭“進行“參數設置”。（圖8所示）

進入工作界面后會出現：總產量、封口時間、轉膜長度、自動封切， 共4個生產運行參數設置。其中“總產量”，當按下0后，總產量監控復位，從下一個封口開始重新計數，數字跳為1。按下”上箭頭“返回上一個界面（主菜單界面）。（圖9所示）

見主菜單界面，按下“左箭頭”，進入“參數設置”界面，里面有“封口時間”，“轉膜長度”和“自動封切”三個參數量可以設置。按1，是進行封口時間設置，按2是轉膜長度設置。（圖10所示）

按1進行封口時間設置，按下“SET”進行時間設置，按左右方向鍵可以進行位數設置，然后按上下方向鍵或按數字鍵進行時間設置，設置完畢后，按下“ENT”鍵確認，然后按下“上箭頭”，返回到上一界面（參數設置）（圖11所示）

按2進行轉膜長度設置，按下“SET”進行格數設置，按左右方向鍵可以進行位數設置，然后按上下方向鍵或按數字鍵進行長度格數設置，設置完畢，按下“ENT”確認，然后按下“上箭頭”，返回到上一界面（參數設置界面）。注（在用光標時，卷膜長度設定為一格）（圖12所示）

按下急停按鈕，機器停止動作，文本編輯顯示板會顯示以下的信息（急停開關順時針旋轉會退出急停）。（圖13所示）

沒有膜時會顯示以下畫面，裝好膜后，按“ESC”鍵退出，在工作界面按1重啟卷膜。（圖14所示）

4、接通電源，打開電源開關，指示燈亮，將溫控器設定到預定溫度，此時綠色加熱指示燈亮。當設定溫度和實際溫度接近時（封口機在工作時，電熱裝置在加熱和保溫狀態中不斷交替，故綠色和紅色指示燈也不斷交替顯示，這屬于正常現象。

5、將膠罐推入至定位處，當定位感應器感應到膠罐時，機器將自動封口切膜，封口完成后自動上升封口壓膜裝置和自動卷廢料膜；封口壓膜裝置上升后將封好的膠罐拉出，再次放入未封口膠罐，進行另一個循環。
